~ZedBoard~ Zynq7020 ベースボード
ZedBoardは、ザイリンクスZynq 7020を搭載した低コスト開発ボードです。
Linux, Android, Windows®あるいは他のOS/RTOSベースのデザインを作成するのに必要なものを
全て備えています。
複数の拡張コネクターで、簡単にユーザ・アクセスできるプログラマブルI/Oロジックや
プロセッシングシステムを出力できます。
ZedBoard
ボード内容
- Zynq-7000 All Programmable SoC XC7Z020-CLG484-1
- メモリ
- 512MBのDDR3
- 256mbのQuad-SPI Flash
- 4GBのSDカード
- USB-JTAGプログラミングを搭載
- 10/100/1000のイーサネット
- USB OTG 2.0およびUSB-UART
- PS & PL I/O拡張(FMC、Pmod™、XADC)
- マルチディスプレイ(1080pのHDMI、8ビットのVGA、128×32のOLED)
- I2Sオーディオコーデック
キット内容
- アヴネットZedBoard 7020ベースボード
- 12V AC/DC電源（PSE規格準拠）*
- マイクロUSBケーブル
- USBアダプター:micro-Bオス – Aメス
- スタートアップガイド
- ISE® Webpack™とデバイス限定のChipScope™
各種の資料はアヴネット（株）のサイトこちらで確認をする事が出来ます。
はじめてのZed Board 入門（日本語版)の入手も可能です。
当製品に関してのお問合せは問合せフォームより”ZedBoard”もしくは”ZYNQ開発ボード”と記入頂き、
ご連絡下さい。
また、ご購入に際してはこちらでも対応しております。（近日公開します。）
クレジットカード、コンビニ払いの対応が可能です。
Xilinx 開発プラットフォームボード FPGAボード 周辺機器
Xilinx製品を使った様々なボード及び周辺機器を販売しています。
ARMとFPGAを融合したデバイスZynqの開発プラットフォームボードZYBOやZed Board
 ZYBO |
ZedBoard |
最新FPGAのArtix-7の開発プラットフォームボード Nexys4 DDR、
Raspberry PiのGPIOに直接接続し、動作させる事ができるFPGA拡張ボード LOGI-PI-2
FPGA（Zynq)を使ったオープンソースのスパコンボード Parallella Board
 Nexys4 DDR |
 LOGI-PI-2 |
 Parallella Board |
特徴のある製品を紹介し、販売しています。
その他の開発ツールボード、周辺機器の販売もしておりますお気軽にお問合せ下さい。
 Micro ZedBoard
|
 Pmodモジュール |
 Parallellaケース |
当製品に関してのお問合せは「問合せフォーム」より”FPGA”もしくは”FPGA開発ツール”と記入頂き、ご連絡下さい。
一部の製品はクレジットカード、コンビニ払いでの対応が可能なこちらのサイトでも販売しております。
~ZYBO~ Zynq7000のDevelopment Board その３
ZYBOは６つPmodコネクターを装備しています。
（MIO Pmod,Standard Pmod,3個のHigh-speed Pmod,XADC Pmodの4種類)
それぞれのPmodの仕様はReference Manualの24~26ページを参照して下さい。
*Reference Manualのダウンロードはこちらの記事を参照下さい。
3軸加速度センサーやアナログ温度センサーが搭載されたモジュール、高分解能ADCが 搭載されたモジュールなど様々な製品がDigilent社やマキシム社から販売されています。 様々なPmod対応モジュールを使う事でアナログやセンサーを含めた信号処理も トータルで検証する事が可能になります。
|
Pmod ACL2 |
 Pmod TMP2 |
Digilent社のPmodモジュールの一覧はこちらから確認出来ます。
 MAX11205 16Bit ADC |
 MAX5825 8Ch 12Bit DAC |
マキシム社のモジュール一覧はこちらから確認できます。
お問合せから”Pmod”と記入頂き、ご連絡をお待ちしております。
製品名か要求の機能を記載頂ければ、価格及び納期確認のうえ連絡させて頂きます。
~ZYBO~ Zynq7000のDevelopment Board その２

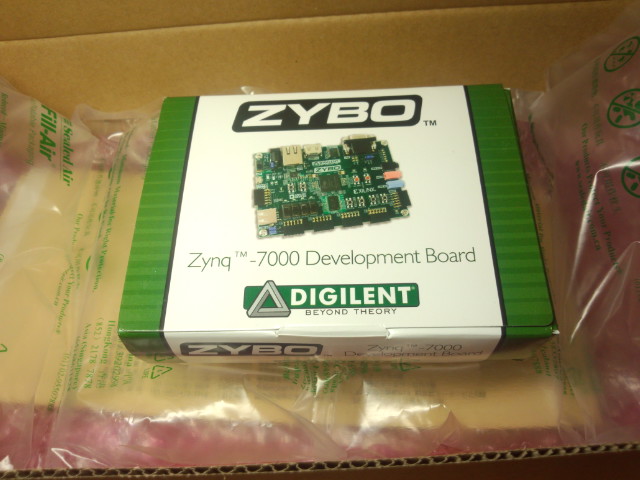

簡易な紙箱で出荷されて来ます。

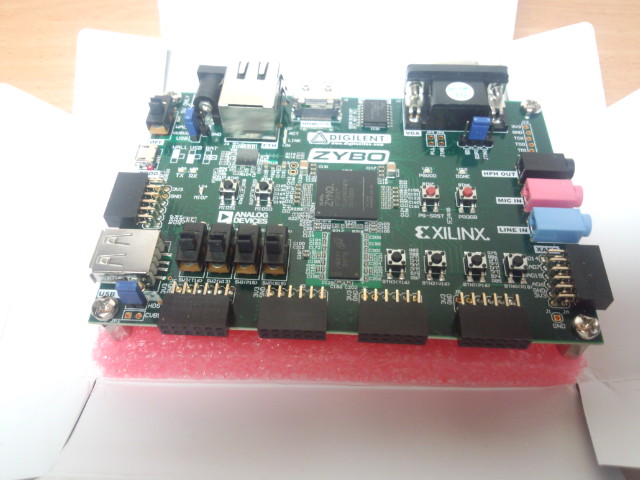

ZYBOは本体のみとなり、付属品はついておりません。
microUSBで供給が出来ますので、携帯やタブレットPCでよく使われている
USB充電器とmicroUSBのケーブルで電源として使う事が出来ます。
必要な電流量は使われる環境により異なりますが2Aから2.5Aの物を使われると
殆どの回路を使っても対応が出来ます。
詳しくはReference Manualの4から5ページを確認して下さい。
Refrence Munualやその他の説明書類も同封はされませんので、メーカDigilentの
ZYBO製品サイトより入手頂く事となります。
ZYBOの製品サイトはこちらから

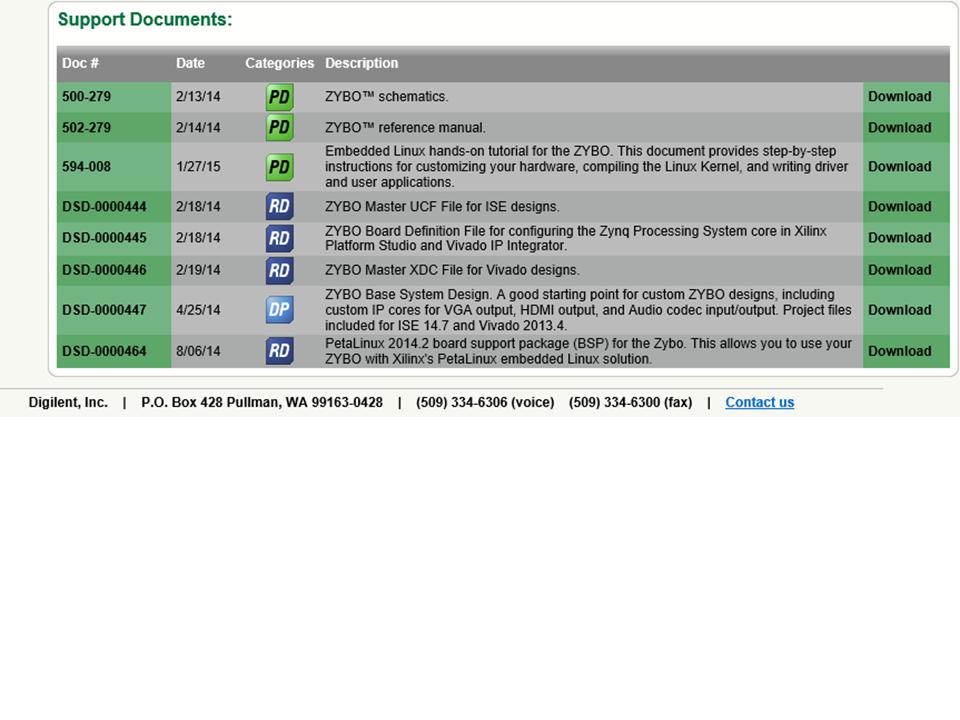

ページの最下部からマニュアル等の資料をダウンロード出来ます。
個人の方でも簡単なカード購入やコンビニ払いでのご購入をご希望の方はこちらで
対応致しております。
お問合せ、お見積り依頼は”お問合せ”ページから”ZYBO”と記入頂き送信をお願い致します。
～ZYBO～ FPGA+ARMを内蔵したZynqの安価な開発ツールの販売を開始しました！
ZYBO（Zynq Board）は、機能が豊富で、すぐに使える、ザイリンクスのZynq-7000ファミリの開発プラットフォームです。
ZYBO
FPGA SoCを使用した組込み開発に安価な開発プラットフォームZYBOの販売を開始しました。
既に多くのWEBサイトで事例が紹介されています。
初心者の方も参考になる情報を日本語で簡単に入手する事が可能です。
ZYBOの入出力ピンはPmod準拠のピンソケットのため，自作回路の接続も容易です。
ARM（650MHzのデュアルコアCortex-A9プロセッサ）とFPGAが搭載されたザイリンクスZYNQチップで
自作回路の組み合わせやARM、FPGAの評価をお手頃な価格で、扱い易く
情報の豊富なZYBOで進めてみては如何でしょうか？
ZYBO及びZynq7000シリーズの仕様はこちらの記事をご覧下さい。
個人の方でも簡単なカード購入やコンビニ払いでのご購入をご希望の方はこちらで
対応致しております。
お問合せ、お見積り依頼は”お問合せ”ページから”ZYBO”と記入頂き送信をお願い致します。
~ZYBO~ Zynq7000のDevelopment Board

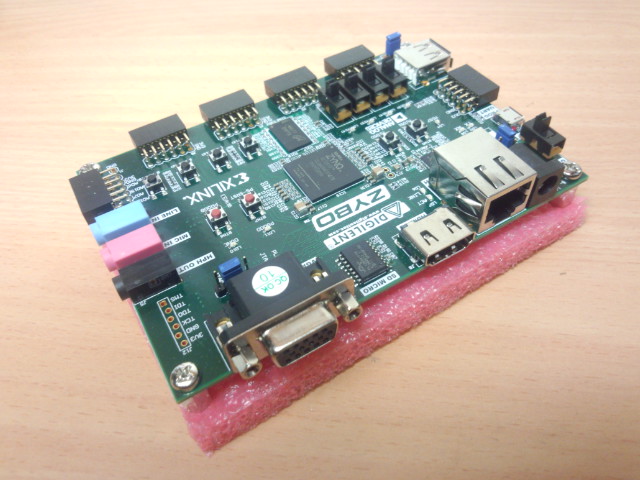

ZYBOはザイリンクスZynq-7000ファミリ－Z-7010を搭載した初心者から中堅技術者用の組み込みソフトとデジタル回路開発プラットフォームです。イーサネット、HDMI, VGAアナログVIDEO, USB, オーディオ入出力など開発に必要なほとんどの周辺が網羅されています。
ボード内容
- Zynq XC7Z010-1CLG400C
- 512MB x32のDDR3 W / 1050Mbpsの帯域幅
- デュアルロール（一人二役 ソース/シンク）HDMIポート
- 16ビット/ピクセルのVGA出力ポート
- トライモード（1Gbit/100Mbit/10Mbit）イーサネットPHY
- microSDスロット（Linuxのファイルシステムをサポート）
- OTGのUSB 2.0 PHYは（ホストとデバイスをサポート）
- 外部EEPROM（48ビットのグローバルにユニークなEUI-48/64™互換の識別子でプログラム）
- ヘッドフォン出力のオーディオコーデック、マイクとラインIN端子、
- 128MBシリアルフラッシュW / QSPIインタフェース
- オンボードJTAGプログラミング、USBコンバータへのUART
- GPIO：6押しボタン、4スライドスイッチ、5つのLED
- 6つのPMODコネクタ（1プロセッサ専用、1デュアルアナログ/デジタル）
Zynq™-7000 シリーズは、業界標準ARM®デュアルコアCortex™-A9 MPCore™プロセッシングシステムとXilinx 28nmのプログラマブルロジックを有した製品です。 このアーキテクチャーはマイクロプロセッサーの容易なプログラミング性とFPGAの柔軟性を提供する総合プロセッシングプラットフォームです。
Z-7010に含まれる機能
- 650MHzのデュアルコアCortex-A9プロセッサ
- 8 DMAチャネルとDDR3メモリコントローラ
- 高帯域幅ペリフェラルコントローラ：1Gイーサネット、USB 2.0、SDIO
- 低帯域幅ペリフェラルコントローラ：SPI、UART、I2C
- Artix-7 FPGA等価ロジック
- 28Kロジックセル
- 240KBブロックRAM
- 80 DSPスライス
- オンチップ·デュアルチャネル、12ビット、1 MSPSアナログ-デジタルコンバータ（XADC）
開発環境
Vivado™ Design Suite は、IP とシステムが中核となる革新的な設計環境であり、C、C++、SystemCからRTLへの変換機能、インプリメンテーションが4倍高速対応等、7シリーズ以降の最新のデバイスを円滑に開発可能な環境をご提供します。Vivado Design Suite WebPACK™ Edition は無償版の画期的な設計環境です。 Vivado WebPACK では、費用をかけずに基本の Vivado 機能をすぐに利用できます。（利用出来るデバイスには制限があります。）
当製品に関してのお問合せは問合せフォームより”ZYBO”もしくは”ZYNQ開発ボード”と記入頂き、
ご連絡下さい。
また、ご購入に際してはこちらでも対応しております。
クレジットカード、コンビニ払いの対応が可能です。
