Digital Discovery その２ 型番:410-338
DigitalDiscoveryはロジックアナライザ、パターンジェネレータ、デジタルI/O、プロトコルアナライザ、およびスクリプトエディタの機能を持っています。それらはWaveForms 2015ソフトウェアツールセットで設定および制御されます。
WaveForms 2015は、Digital Discoveryで無料で提供されるソフトウェアツールセットです。
ダウンロードをしてインストール後に、埋め込みプロジェクトのデバッグを行うことができます。
カスタマイズとユーザーエクスペリエンスを念頭に設計されており柔軟な機能とドキュメントも組み込まれています。
ヘルプタブも組み込まれており、すべてのツール、ドロップダウン、およびボタンの定義やガイドが含まれています。
ロジックアナライザでは、仕様をカスタマイズすることができます。
組み込みのツールに加えて、Digital DiscoveryにはScript Editorが用意されています。
スクリプトエディタを使用すると、カスタムテストをJavaScriptのようなエディタで記述することができます。
8チャンネルでは、Digital Discoveryは最大800MS / s、16チャンネルでは400MS / s、32チャンネルでは200MS / sまで動作します。
800MS / sの動作には高速アダプタ（別売）が必要です。
主な機能
-
24-channel digital logic analyzer (1.2…3.3V CMOS, up to 800MS/s (with the High Speed Adapter))
-
16-channel pattern generator (1.2…3.3V CMOS, 100MS/s)
-
16-channel virtual digital I/O including buttons, switches, and LEDs – perfect for logic training applications
-
Two input/output digital trigger signals for linking multiple instruments (1.2…3.3V CMOS)
-
A programmable Power Supply of 1.2…3.3V/100mA. The same voltage supplies the Logic Analyzer input buffers and the Pattern Generator input/output buffers, for keeping the logic level compatible with the circuit under test.
-
Digital Bus Analyzers (SPI, I²C, UART, Parallel)
開始にはDigital Discovery Getting Started Guideへアクセス下さい。
Mac, Linux及びWindows、それぞれのチュートリアルが用意されています。
納期、価格のお問合せは”お問合せ”のページより連絡をお願いします。
ショッピングサイトではクレジットカード、コンビニ払いが可能です。
アナログ・ディジタル信号計測/ 信号可視化/信号発生/ 記録などが可能な多様な機能を持った小型計測器アナログディスカバリー２も好評販売中です。
ショッピングサイトへおこし下さい。
＜新製品＞ Digital Discovery （ロジックアナライザーとパターンジェネレーター）型番:410-338
Digilent社が販売を開始しましたDigital Discoveryは組み込み開発のデバックに最適な
ロジックアナライザーとパターンジェネレーターを組み合わせた製品です。
組み込み開発のプロジェクトにおけるデジタル信号のデバッグ、視覚化、シュミレーションが
可能になります。
Digital Discoveryは無料のマルチ計測器ソフトウェアWaveforms2015を使用し、
高速USBに接続が出来ます。

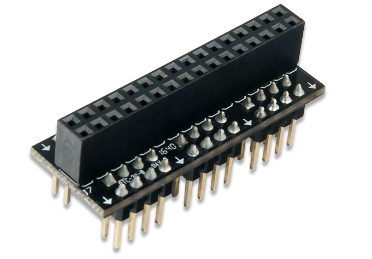

デジタルロジックアナライザはハイスピードアダプタ（別売）を使う事により800MS/sまで対応が可能になります。
Digilent社の製品ページは以下にあります。
納期、価格のお問合せは”お問合せ”のページより連絡をお願いします。
ショッピングサイトではクレジットカード、コンビニ払いが可能です。
アナログ・ディジタル信号計測/ 信号可視化/信号発生/ 記録などが可能な多様な機能を持った小型計測器アナログディスカバリー２も好評販売中です。
ショッピングサイトへおこし下さい。
Analog Discovery 2 の販売を開始しました
Digilent 社の Analog Discovery 2 は1 台でアナログ・ディジタル信号計測/ 信号可視化/
信号発生/ 記録などが可能な多様な機能を持った小型計測器です。
アナログ・ディジタル信号計測にはシンプルなワイヤープローブで接続出来ます。
オプションキットの BNC アダプタ・ BNC プローブを使った接続も可能です。
計測結果表示は WaveForms 2015（Mac, Linux, Windows 対応）を無償で使用することができます。
本製品は Analog Discovery の後継品です。Analog Discovery 2 での変更部分は下記の通りです。
- DC ジャック（5V）が追加
- ソフトウェア WaveForms 2015 が Mac OS X，Linux に対応（Windows 対応済）
- オシロスコープのバンド幅が 5MHz から 30MHz に機能拡張
- ファンクションジェネレータのバンド幅が 5MHz から 20MHz に機能拡張
- +5V と -5V の出力電流が 50mA から 250mW（USB）, 700mA or 2.1W に機能拡張

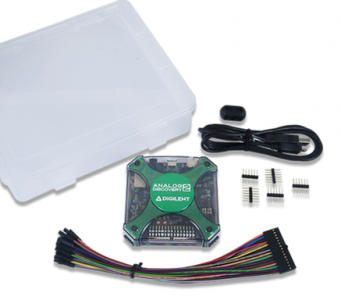

Kit内容
- Analog Discovery 2（本体）
- USB A to micro B ケーブル

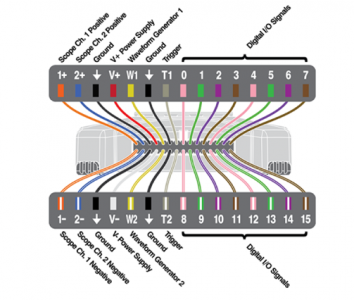

- 2 × 15 フライワイヤーケーブル
- 6 ピン male ヘッダ 5 個
- プラスチックケース
Analog Discovery2の機能
- 2ch オシロスコープ（14bit 100M サンプル/ 秒, 30MHz）（※1）
- 2ch ファンクションジェネレータ（±5V, 14bit, 100M サンプル/ 秒, 20MHz）
- AWG 信号出力 ステレオオーディオアンプ使用（ヘッドホン or スピーカ）
- 16ch ロジックアナライザ（3.3V CMOS, 100M サンプル/ 秒）
- 16ch パターンジェネレータ（3.3V CMOS, 100M サンプル/ 秒）
- 16ch 仮想デジタル IO（ボタン, スイッチ, LED）（ロジックの勉強用）
- 2入力/ 出力 ディジタルトリガー（マルチメータとリンク）
- 1ch 電圧計（AC, DC, ±25V）
- ネットワークアナライザ 対応レンジ： 1Hz ～ 10MHz
- スペクトラムアナライザ noise floor, SFDR, SNR, THD, 他
- ディジタルバスアナライザ SPI, I²C, UART, Parallel
- ±5V DC 電源
製品詳細はDigilent社のリソースセンターで確認出来ます。
Waveform 2015のダウンロードはこちらから入手出来ます。
教育用のプログラムも下記のWebサイトに用意されています。
https://learn.digilentinc.com/list
納期及びその他は”お問合せフォーム”でご連絡頂くかgoose@goose-pc.netにメールでお問合せ下さい。
ショッピングサイトにおいてはクレジットカード、コンビニ払いでもご購入いただけます。
ご連絡お待ちしています。
