LOGi-Piを販売します。 Raspberry PiとFPGAでアプリケーションの拡大が容易に！

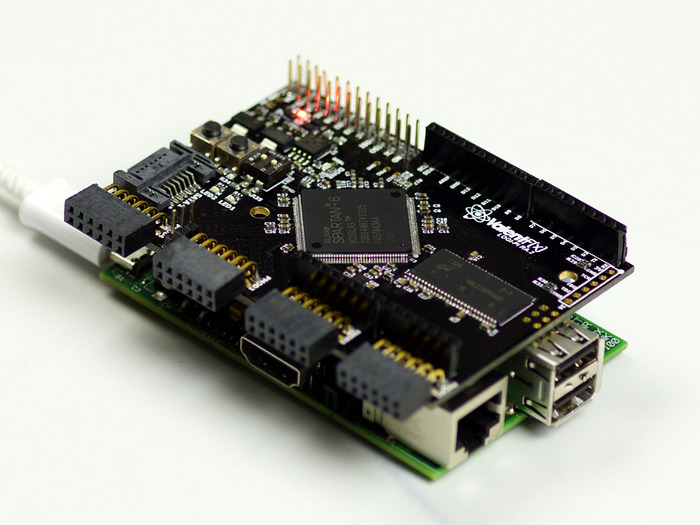

Raspberry Pi の拡張ボードとして使えるFPGAボード LOGi-pi、入荷しました。
Valent F(X)が開発したRaspberry PiのGPIOに直接接続し、動作させる事ができる拡張ボードです。
LOGi-piは既存のハードウェアとRaspberry Piなどのオープンソースプラットフォームを統合して
操作させる事が可能になります。 LOGi-Piボードの仕様は以下となります。
LOGi-Pi Specific Features
- Xilinx Spartan 6 LX9 FPGA 9,152 Logic Cells, 16 DSP48A1 Slices, 576Kb RAM
- Plug-and-Play Interfacing for the Raspberry Pi 4 Layer Optimized Design to Support Maximum Performance of High Bandwidth Applications Length-tuned GPMC, SDRAM, LVDS Signals
- 3.3V I/O Regulator and 1.2V Core Regulator
- 256 Mb SDRAM connected to the FPGA
- 2x LEDs 2x Push Buttons 2x DIP Switches
- 1x High Bandwidth SATA connector expansion, port Length tuned and impedance routed differential signals for maximum bandwidth (Designed for modular LVDS expansion, Not SATA devices – see FAQ on SATA connector)
- 2x Digilent Inc. PMOD ports supporting 59+ plug-and-play hardware modules
- 1x Arduino compatible headers connected to the FPGA pins (3.3V only) Supports over 200+ Arduino Shield Modules
- 10x Length-tuned LVDS Pairs 32 FPGA I/O available through PMOD and Arduino headers
- Connection to the SPI Interface of the Raspberry Pi (3.8 MBps maximum Bandwidth)
- Connection to 16 I/O of the Raspberry Pi expansion port (including SPI, UART, I2C and GCLK and GPIO).
- Bit-Stream loading interface connected to the host processor, optional bitstream FPGA self-loading from onboard Flash.
当製品に関してのお問合せは問合せフォームより”LOGi-pi”もしくは”FPGA BOARD”と記入頂き、ご連絡下さい。
また、ご購入に際してはこちらにて対応しております。
現場において直面する様々な問題の解決をお手伝いします。
<エピソードシステム（株）の業務紹介＞

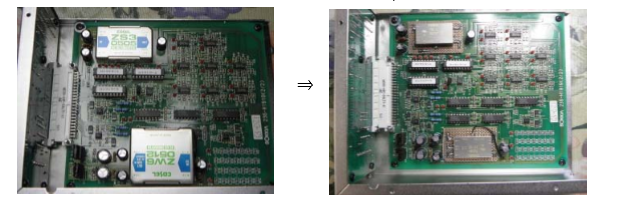

「動かせなくなったシステムを復旧したい」
制御装置の電子機器が故障、停止状態になったものを同等品にての交換で復旧します。
製造中止品の検索、同等品の寿命評価なども行います。
実績・ＡＣサーボアンプ交換 ・ステッパーチャンバー温度調節基板 ・メガトルクモータドライバ 等
「現在の制御装置の改善、改良したい」
装置の改良、機能追加を行いより使いやすく、装置の延命をはかります。
実績・手動寸動操作を自動運転化 ・複数装置の電源投入自動制御 ・サーモスタットを温度調節器へ置換 等

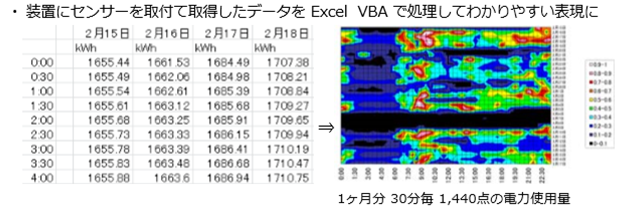

「取得データを見やすい形に表現したい」
資料の解読時間を削減、データをわかりやすく、見やすい表現に処理します。
実績・消費電力量の可視化 ・エアシリンダ動作反応時間計測 ・複数ロボット動作タイミング計測 等
その他、システムソフトの改造やハードウェアとソフトウェアのマッチングなど現場で
お困りの事,ご相談を頂けましたら敏速に対応致します。
こちらより連絡をお願いします。
*頂きましたお問合わせに対しての連絡は エピソードシステム（株）より
連絡をさせて頂く場合がございます。
